ในอุตสาหกรรมการก่อสร้างและออกแบบสถาปัตยกรรม หลายคนมักติดภาพจำของความสวยงามจาก Perspective หรือ 3D Rendering ที่ดูหรูหราอลังการ แต่ในโลกแห่งความเป็นจริงของงานหน้างาน ภาพที่สวยที่สุดอาจกลายเป็นความล้มเหลวที่แพงที่สุดได้ หากขาดสิ่งที่เรียก ว่า Shop Drawing For Construction (แบบก่อสร้าง)
บทความนี้จะพาไปเจาะลึกว่า ทำไม “แบบก่อสร้าง” ถึงเป็นหัวใจสำคัญที่เปลี่ยน "จินตนาการ" ให้กลายเป็น "อาคารที่จับต้องได้" และทำไมงาน Facade ถึงต้องใช้ผู้เชี่ยวชาญเฉพาะทางเท่านั้น
Shop Drawing คืออะไร? ทำไมต้องแยกจากแบบสถาปัตยกรรม
หากจะอธิบายให้เข้าใจง่ายที่สุด:
Design Drawing (แบบสถาปัตยกรรม): คือ "แนวคิด" ที่บอกว่าอาคารควรมีหน้าตาอย่างไร มีโทนสีและรูปทรงแบบไหน
Shop Drawing (แบบขยายเพื่อการก่อสร้าง): คือ "คู่มือการผลิต" ที่บอกว่าเราจะสร้างรูปทรงนั้นขึ้นมาได้อย่างไร โดยระบุรายละเอียดวัสดุ ระยะการติดตั้ง และระบบวิศวกรรมไว้อย่างครบถ้วน
ทำไมงาน Facade ถึงสร้างไม่ได้ถ้าขาด Shop Drawing?

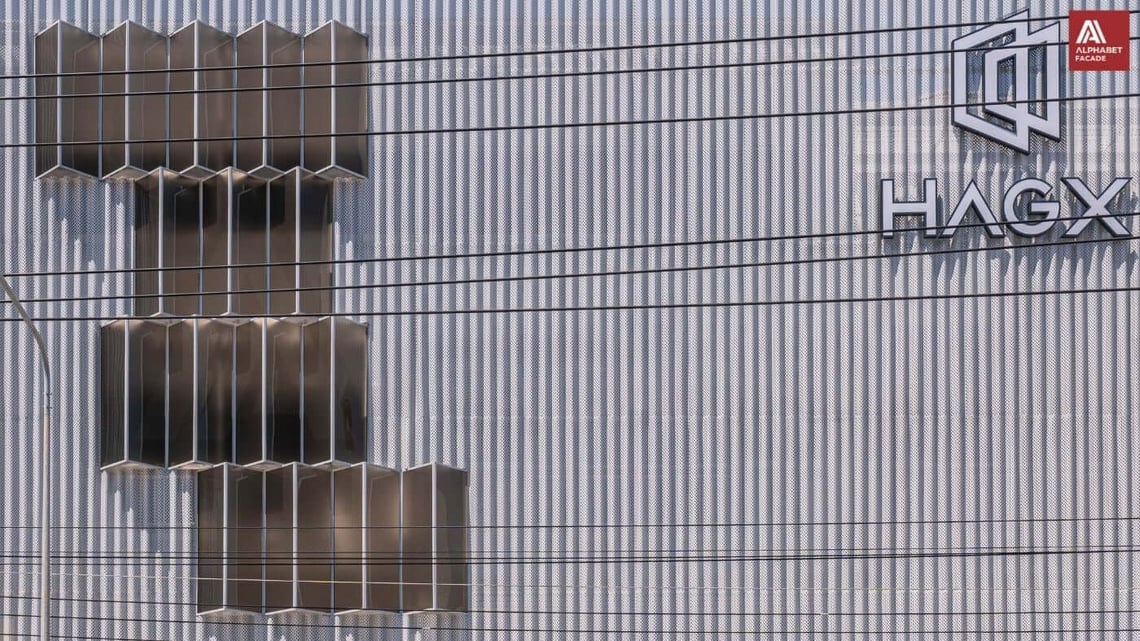

การติดตั้งเปลือกอาคาร (Facade) ไม่ใช่แค่การเอาแผ่นวัสดุไปแปะไว้กับผนัง แต่คือการคำนวณระบบวิศวกรรมที่ซับซ้อน ซึ่ง Shop Drawing จะเข้ามาตอบโจทย์สำคัญ 4 ด้าน:
📐 ระยะการยึดพุก (Anchor Detail)
การยึดวัสดุเข้ากับโครงสร้างหลักต้องมีการคำนวณ Static Load และ Wind Load (แรงลม) ระยะการเจาะยึดพุกต้องแม่นยำเพื่อรองรับน้ำหนักจริง ไม่ใช่เพียงแค่การประมาณการ
🌡️ การขยายตัวของวัสดุ (Thermal Expansion)
วัสดุแต่ละชนิด เช่น อลูมิเนียมคอมโพสิต หรือโลหะ มีการขยายและหดตัวตามอุณหภูมิ Shop Drawing ที่ดีจะระบุขนาดรอยต่อ (Joint) ที่เหมาะสม เพื่อป้องกันปัญหาแผ่นโก่งตัวหรือหลุดร่วงในอนาคต
🏗️ โครงสร้างรองที่มองไม่เห็น (Sub-structure)
เบื้องหลังความสวยงามคือโครงเหล็กหรือโครงอลูมิเนียมที่ซ่อนอยู่ แบบขยายจะช่วยให้ช่างทราบตำแหน่งการวางโครงที่ไม่ไปเบียดหรือทับซ้อนกับงานระบบอื่นๆ เช่น ท่อน้ำ หรือสายไฟในอาคาร
🛠️ ลำดับการติดตั้ง (Installation Sequence)
Shop Drawing ช่วยวางแผนว่าควรติดตั้งชิ้นส่วนไหนก่อน-หลัง เพื่อลดการทำงานซ้ำซ้อนและป้องกันความเสียหายที่อาจเกิดขึ้นระหว่างการก่อสร้างหน้างาน
ผลกระทบเมื่อใช้แบบที่ไม่ละเอียดพอ
การละเลยขั้นตอนการทำ Shop Drawing หรือใช้แบบที่ขาดรายละเอียด มักนำไปสู่ปัญหาบานปลาย:
งบบานปลาย: ต้องรื้อถอนงานที่ทำไปแล้วเพราะติดตั้งจริงไม่ได้
งานล่าช้า: หน้างานต้องหยุดชะงักเพื่อรอแก้ปัญหาเฉพาะหน้า
ความไม่ปลอดภัย: วัสดุอาจหลุดร่วงเนื่องจากการยึดเกาะไม่ได้มาตรฐานวิศวกรรม
สรุป: งาน Facade ต้อง “ตัวจริง” เท่านั้น
การทำ Facade ไม่ได้จบแค่ที่ความสวยงาม แต่คือการผสมผสานระหว่าง ศิลปะ และ วิศวกรรม เข้าด้วยกัน การเลือกทีมงานที่มีความเชี่ยวชาญในการจัดทำ Shop Drawing for Construction จึงเป็นขั้นตอนที่สำคัญที่สุดที่จะเปลี่ยนภาพ 3D ในฝันของคุณ ให้กลายเป็นอาคารที่มั่นคงและสวยงามเหนือกาลเวลา
FAQs
Q1: มีแบบสถาปัตยกรรม (Design Drawing) แล้ว ทำไมต้องทำ Shop Drawing อีก?
A: แบบสถาปัตย์บอกแค่ "ความสวยงามและมิติ" แต่ Shop Drawing บอก "วิธีการสร้าง" ครับ ช่างหน้างานไม่สามารถสั่งตัดเหล็กหรือเจาะพุกจากภาพ 3D ได้ ต้องใช้แบบขยายที่ระบุระยะละเอียดระดับมิลลิเมตรเท่านั้น
Q2: การทำ Shop Drawing ช่วยประหยัดเงินได้อย่างไร?
A: ช่วยลดการใช้วัสดุสิ้นเปลืองครับ เพราะแบบจะระบุจำนวนแผ่นและการตัดที่คุ้มค่าที่สุด รวมถึงลดโอกาสการทำงานผิดพลาดที่ต้องรื้อทำใหม่ (Rework) ซึ่งเป็นตัวการหลักที่ทำให้งบประมาณบานปลาย
Q3: ใครคือคนที่มีหน้าที่ทำ Shop Drawing และควรเริ่มทำตอนไหน?
A: หน้าที่นี้ควรเป็นของ "ผู้เชี่ยวชาญด้านงาน Facade" โดยเฉพาะครับ เพราะต้องใช้ทั้งความรู้สถาปัตยกรรมและวิศวกรรมโครงสร้างร่วมกัน และควรเริ่มทำทันทีหลังจากแบบสถาปนิกนิ่งแล้ว (Final Design) ก่อนที่จะมีการสั่งผลิตวัสดุ เพื่อให้แน่ใจว่าทุกตารางเมตรที่ผลิตออกมา สามารถติดตั้งได้จริง 100% ครับ
